概述

J64F 焊接角式氨用截止阀是一种采用焊接连接和角式结构的专用阀门，通过阀杆驱动阀瓣沿阀座中心线作垂直升降运动，实现对氨介质管路系统的可靠启闭和切断控制。其设计核心在于阀门采用专用的氨用材料和密封结构，能够耐受氨介质的腐蚀性和渗透性，并确保在低温及高压工况下的安全密封。阀门关键部件采用耐腐蚀、耐低温的专用合金材料，并通过精密的锥面或平面密封设计，结合填料函的增强密封结构，防止氨气泄漏。阀门采用焊接连接方式，通过承插焊或对焊与管道直接焊接固定，连接强度高、密封性能优异，适用于高压及不易泄漏的场合。阀门通常通过人工转动手轮驱动，利用螺纹传动将旋转力转化为阀杆与阀瓣的直线运动，实现稳定、灵敏的启闭控制。该阀门广泛应用于制冷、化工、冷库及氨制冷系统中的管路控制，特别适用于液氨、氨气及其他氨类介质的输送、储存与处理系统中要求严格密封、可靠切断及高压工况的场合。

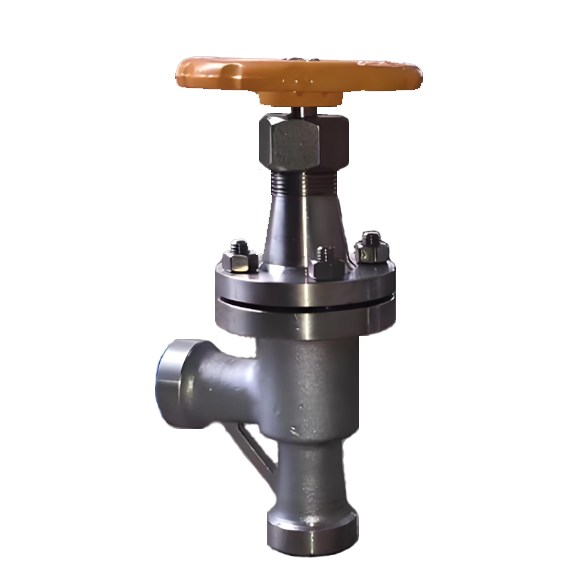

J64F焊接角式氨用截止阀产品图

特点

1. 专业氨用密封设计：采用专用密封材料与结构，有效防止氨气渗透泄漏，确保液氨、氨气工况下长期密封可靠。

2. 耐腐蚀耐低温材料：阀体、阀瓣、阀杆等关键部件选用耐氨腐蚀合金（如低温钢、不锈钢），适应低温高压环境，耐久性强。

3. 角式紧凑结构：焊接角式设计，结构紧凑，可在管道拐角处直接安装，既改变流向又实现截断，节省空间。

4. 增强填料密封：采用多级填料或波纹管密封，防止氨气沿阀杆外泄，满足有毒介质零泄漏要求，提升安全性。

5. 操作轻便可靠：手轮操作力矩小，启闭平稳；阀杆升降直观反映开度，便于控制，可适配电动执行器。

6. 维护便捷：结构简洁，密封件可在线更换；焊接连接强度高，减少泄漏点，降低维护频次。

7. 宽工况适用：适用温度-40℃至+150℃，压力覆盖常规需求，广泛用于制冷设备、化工流程、冷库系统。

8. 安全合规认证：设计制造符合氨用阀门相关标准（如JB/T、GB），满足危险介质管道安全规范。

J64F焊接角式氨用截止阀结构图

零部件名称材料表

性能规范表

J64F焊接角式氨用截止阀外形尺寸图

J64F焊接角式氨用截止阀外形尺寸表
