API美标浮动球阀

型号：API
规格：1/2"-20"
适用温度：≤550℃
适用介质：水、气、油

压力：Class150LB,Class300LB
连接方式：法兰
驱动方式：手动、气动、电动、涡轮
材质：不锈钢、碳钢

立即咨询

添加二维码为您服务！

API美标浮动球阀概述

API美标浮动球阀是一种严格遵循美国石油学会（API）标准设计制造的球阀，采用浮动球结构。阀体通常采用铸钢、锻钢或不锈钢材质，符合API 6D等标准要求。其球体在介质压力作用下可产生微量位移，紧压出口端阀座形成自紧密封。阀门通过阀杆带动球体作90度旋转实现启闭，密封副常采用金属硬密封或增强聚合物材料。该阀门专为中高压工况设计，适用于石油、天然气、化工及能源领域的各类管路系统，是API标准体系中实现可靠截断的通用型设备。

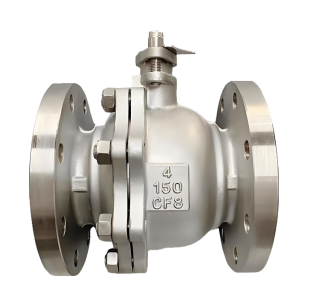

API美标浮动球阀产品图

API美标浮动球阀特点

1.严格API标准符合性：设计、制造与测试全过程遵循API 6D、API 608等规范，确保阀门在压力等级、结构尺寸及材料要求上符合美标体系。

2.浮动球自紧密封：利用介质压力推动球体与阀座紧密贴合，实现可靠密封，结构简单，密封性能好。

3.操作轻便启闭迅速：90度旋转即可实现全开或全关，流阻小，操作扭矩低，可配置手动、齿轮或执行机构驱动。

4.防火与安全设计：通常符合API 607防火测试标准，软密封失效时可形成金属副密封。阀杆采用防吹出结构，安全性高。

5.维护简便应用广泛：结构相对简单，维护方便。适用于水、蒸汽、油品、天然气及多种腐蚀性介质，是石油化工行业的通用阀门选择。

API美标浮动球阀结构原理

API美标浮动球阀结构图

零部件名称材料表

序号	名称	材料
1	阀体	ZG1Cr18Ni9Ti、CF8、CF3 、CF8M、ZG1Cr18Ni12Mo2Ti
2	球体	1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、304L、316
3	密封垫	不锈钢/增强柔性石墨、PTFE
4	填料	不锈钢/增强柔性石墨、PTFE
5	阀杆	1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、304L、316

API美标浮动球阀技术参数

性能规范表Performance Specification
公称压力Nominal Pressure	1.6-4.0	Mpa
强度试验压力Shell Test	2.4-6.0
密封试验压力Seal Test	1.76-4.4
适用温度Suitable Temp.	550	℃

API美标浮动球阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按ASME B16.10的标准

2、连接法兰按ASME B16.50的标准

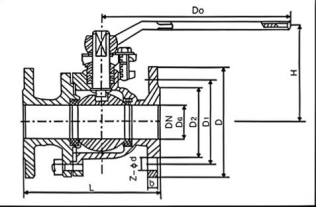

API美标浮动球阀外形图

API美标浮动球阀外形尺寸表

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500
