ZAZQ电动三通合流调节阀

ZAZQ电动三通合流调节阀

  • 型号:ZAZQ-16C/ZAZQ-25C/ZAZQ-40C/ZAZQ-64C/ZAZQ-16P/ZAZQ-25P/ZAZQ-40P/ZAZQ-64P//ZAZQ-16R/ZAZQ-25R/ZAZQ-40R/ZAZQ-64R
  • 规格:DN25-DN300
  • 适用温度:-60℃-450℃
  • 适用介质:常用流体等
  • 压力:PN1.6、PN2.5、PN4.0、PN6.4
  • 连接方式:法兰
  • 驱动方式:电动
  • 材质:铸钢、不锈钢、双向不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
ZAZQ电动三通合流调节阀概述

ZAZQ电动三通合流调节阀是一种由直行程电动执行机构与三通合流截止式阀体组合而成的工业自动化控制阀。该阀门通过接收来自控制系统(如PLC、DCS)的4-20mA DC或0-10V DC标准模拟信号,驱动阀杆带动阀芯在两个阀座之间作轴向位移。其独特的“两进一出”结构设计,专门用于将两股不同温度、压力或浓度的流体按比例混合成一股均匀的流体,从而实现对混合后介质温度或成分的精确控制。在换热站、工业混料及冷却循环系统中,一台三通合流阀可替代两台单座调节阀使用,不仅显著简化了管路配置,更大幅降低了系统复杂程度与投资成本。

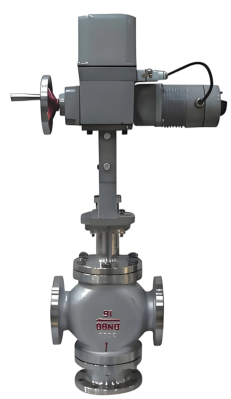

ZAZQ电动三通合流调节阀产品图

ZAZQ电动三通合流调节阀特点


1、比例混合调节逻辑:阀体具备两个进口(A、B口)和一个出口(C口)。随着阀芯位置的变动,一个进口的开度增加,另一个则同步减小,确保总流量相对稳定,实现精确的流体配比调节。

2、紧凑化管路设计:采用一体化三通流道设计,有效减少了管路接口、弯头及支架数量,安装空间占用小,特别适合空间受限的模块化换热机组。

3、强劲的电动驱动力:配备高性能电动执行机构,输出推力大且具备自锁特性,无需外部气源。内置伺服系统支持智能化校准,确保阀芯定位的准确性与重复精度。

4、动态运行稳定性:阀芯采用侧向导向结构,流路经过流体力学优化。在混合工况下,能有效抑制两路流体交汇产生的冲击振动与紊流噪音,保障系统平稳运行。

5、优异的调节特性:阀芯型面经过精密加工,可提供线性或等百分比流量特性。控制范围宽(调节比通常可达30:1及以上),确保在低负荷波动下依然保持高精度的调节效果。

6、智能安全保护功能:执行机构集成了过载保护、堵转保护及热保护模块。支持信号断信号自锁或复位功能,在突发故障时可有效保护工艺流程的安全。

7、材质与环境适应性:阀体可选铸铁(HT200)、铸钢(WCB)、不锈钢(CF8/CF8M)等材质,内件可进行硬化处理,能够应对热水、导热油、蒸汽及一般腐蚀性介质。

8、维护成本优势显著:采用模块化阀内件设计,在进行密封件或阀芯检修时无需拆卸整个阀体,极大缩短了检修停机时间,长期运维支出低廉。

ZAZQ电动三通合流调节阀结构原理

ZAZQ电动三通合流调节阀结构图


零部件名称材料表

名称材料
阀体铸钢、不锈钢、双向不锈钢
阀盖HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯1Cr18Ni9Ti、司钛莱合金堆焊
阀座1Cr18Ni9Ti、司钛莱合金堆焊
推杆2Cr13、1Cr18Ni9Ti
阀杆2Cr13、1Cr18Ni9Ti
填料聚四氟乙烯、不锈钢波纹管
垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
衬套2Cr13


ZAZQ电动三通合流调节阀技术参数

性能规范表

性能规范表
公称压力1.62.54.06.4MPa
强度试验压力2.43.86.09.6
密封试验压力1.762.84.47.04
适用温度-60-450



ZAZQ电动三通合流调节阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

ZAZQ电动三通合流调节阀尺寸图

外形尺寸表(单位:mm)

公称通径253240506580100125150200250300
法兰距离LPN16185200220250275300350410450550670770
PN40190200220255285310360430465560690795
PN64200210235265295320370440475570752819
标准阀盖H1PN168058218438789891014101611491210123019802100
PN408058218438789891014101611491210123019802100
PN6482584186389810091034105611791216130021202460
中温型阀盖H1PN16100510211043107812391264126614691530155023302450
PN408058218438789891014101611491210123023302450
PN64102510411063109812591284130614991526162023702710
H2PN16140150160180200222220270280306474584
PN40140150160180200222220270280306
PN64分流160170180200220242260300322376
合流160170180200220242260325322376
B460530630
法兰标准GB:1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS:10K、20K、30K
