V230W01/02自力式温度调节阀

V230W01/02自力式温度调节阀

  • 型号:V230W01/02-16C/V230W01/02-25C/V230W01/02-40C/V230W01/02-16P/V230W01/02-25P/V230W01/02-40P/V230W01/02-16R/V230W01/02-25R/V230W01/02-40R
  • 规格:DN20-DN200
  • 适用温度:0- 250 ℃
  • 适用介质:非腐蚀性气体、蒸汽、热水、油
  • 压力:PN16~PN40
  • 连接方式:法兰
  • 驱动方式:自力式
  • 材质:铸钢、不锈钢、双向不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
V230W01/02自力式温度调节阀概述

V230W01/02自力式温度调节阀是一种无需外来能源(电力或压缩空气),直接利用被调介质自身的能量实现自动控温的节能型调节阀。该阀门主要由感温探测器(温包)、执行机构、调节阀体及毛细管等部件组成,利用温包内充填感温液体受热膨胀产生动力的物理原理工作。感温探测器将探测到的温度变化转化为压力信号,通过毛细管传递至执行机构,驱动阀杆产生位移,从而改变阀芯与阀座间的流通面积,实现对热媒(如蒸汽、热水)或冷媒流量的精确调节。

该系列阀门通常分为加热型(温度上升时阀门关闭)与冷却型(温度上升时阀门开启)两类,即V230W01与V230W02型号。其阀体部分多采用平衡孔设计,能有效抵消阀前后的不平衡力,即使在压差波动的工况下也能保持较高的调节精度与稳定性。在控温过程中,系统能根据设定的温度值自动进行动态反馈补偿,将目标温度稳定在确定范围内。V230W01/02型自力式温度调节阀具有温控范围广、响应灵敏、防爆安全、节能环保等特点,广泛应用于采暖空调、给水加热、换热站以及石油、化工、纺织等工业领域的流体温度自动控制系统。

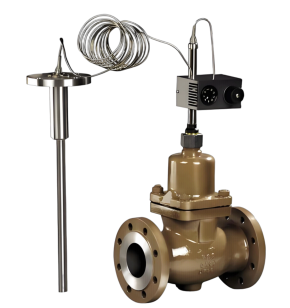

V230W01/02自力式温度调节阀产品图

V230W01/02自力式温度调节阀特点

1、节能自力式驱动:无需电力、气源等外部能源,直接利用被调介质自身热量驱动执行机构,节能环保,降低了系统配套成本。
2、双重控温逻辑:具备V230W01(加热型,升温关闭)与V230W02(冷却型,升温开启)两种形式,可灵活满足供暖、换热或设备降温等不同工艺需求。
3、压力平衡式结构:阀芯采用压力平衡设计(如平衡波纹管或平衡孔),有效抵消阀前后压差产生的不平衡力,调节精度高,运行平稳抗干扰。
4、高灵敏感温探测:感温温包采用高膨胀系数介质,对温度变化感应灵敏、响应迅速,通过精密毛细管传导压力,实现控温过程的实时动态补偿。
5、设定调节便捷:阀体配备清晰的温度调节手轮及设定刻度,允许用户在较宽的温控范围内轻松预设目标温度值,现场调试直观简单。
6、材质耐用可靠:阀体可选铸钢(WCB)或不锈钢(CF8/CF8M),内部件经过精密加工与热处理,耐高温、耐冲刷,可适应长期连续运行工况。
7、本质安全防爆:由于不涉及电信号传输与电动执行机构,阀门具备天然的本质安全属性,特别适用于易燃、易爆及潮湿环境下的温度自动控制。
8、维护简便经济:整体结构紧凑、运动部件少,故障率低;感温执行机构与阀体连接科学,拆卸与维护无需特殊工具,大幅降低了后期运维开支。

V230W01/02自力式温度调节阀结构原理

V230W01/02自力式温度调节阀结构图


零部件名称材料表

名称材料
阀体铸钢、不锈钢、双向不锈钢
阀座1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀芯1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管H62、1Cr18Ni9Ti
温包H62、1Cr18Ni9Ti
毛细管H62、1Cr18Ni9Ti
接头H62、1Cr18Ni9Ti

V230W01/02自力式温度调节阀技术参数

性能规范表

性能规范表
公称压力1.62.54.0MPa
强度试验压力2.43.86.0
密封试验压力1.762.84.4
适用温度0-250



V230W01/02自力式温度调节阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

V230W01/02自力式温度调节阀尺寸图


外形尺寸表

公 称 通 径 (DN)20253240506580100125150200
法 兰 距 离 (L)185200205222254276298352410451600
总 高 度 (H)190200240260270330340350440446450
温包插入深度 (T)430500
温包外露高度 (h)250
温包直径 (D)25、(保护套外径28)
温 包 接 头G1〃、 G11/4〃
毛 细 管 长 度3000、5000、8000、15000(可根据用户要求提供)
法 兰 标 准GB:PN1.6、2.5、4.0Mpa ANSI:150、300Lb JIS:10K、20K

注:本表法兰距离以PN16为依据
