TD342X涡轮调流蝶阀

TD342X涡轮调流蝶阀

  • 型号:TD342X-10Q/TD342X-16Q/TD342X-10C/TD342X-16C/TD342X-25C
  • 规格:DN200-DN1200
  • 适用温度:≤80℃
  • 适用介质:水、及类似于水的介质
  • 压力:PN10~PN25
  • 连接方式:法兰
  • 驱动方式:涡轮
  • 材质:球墨铸铁、铸钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
TD342X涡轮调流蝶阀概述

TD342X涡轮调流蝶阀是一种采用涡轮蜗杆驱动、结合双偏心结构设计的法兰连接蝶阀。它通过在0°至90°范围内精确旋转蝶板,实现对管道中介质流量的连续调节与可靠截断。该阀门兼顾了调节的灵活性与截断的密封性,被广泛应用于水厂、电厂、市政供水、化工及工业循环水系统等需要进行流量控制的管路中。

TD342X涡轮调流蝶阀产品图

TD342X涡轮调流蝶阀特点

1. 调节精准,操作省力:采用涡轮蜗杆传动机构,传动比大,能输出较大扭矩,使得在大口径或较高压差下的流量调节变得轻便省力,并可实现蝶板开度的精确控制与自锁。

2. 双偏心结构,密封可靠:采用双偏心设计(阀杆轴线与蝶板中心、阀体中心均有偏心),使蝶板在开启瞬间即可脱离阀座,大幅减少摩擦,延长密封件寿命;关闭时则实现越关越紧的密封效果,确保双向密封的可靠性。

3. 流阻小,节能高效:蝶板采用框架式设计,结构强度高,全开时对介质流道阻挡小,流阻低,有利于降低管路系统输送的能耗。

4. 安装灵活,维护简便:结构紧凑,重量相对较轻。阀门支持水平、垂直等多种安装方向,且不受介质流向限制。密封圈等易损件设计为可更换结构,维护时无需拆卸阀体,简化了保养流程。

5. 材质多样,适应性强:阀体、蝶板等主要部件可根据工况需求选用铸铁、铸钢、不锈钢等多种材质。密封副常采用不锈钢与丁腈橡胶等材料配对,能适用于水、空气、油品及弱腐蚀性介质。

TD342X涡轮调流蝶阀结构原理

涡轮调流蝶阀结构图

零部件名称材料表

零部件名称材料表
阀体WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
阀轴2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨


TD342X涡轮调流蝶阀技术参数


性能规范表


性能规范表
公称压力1.01.62.5MPa
强度试验压力1.52.43.8
密封试验压力1.11.762.8
适用温度≤80



TD342X涡轮调流蝶阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

涡轮调流蝶阀尺寸图

外形尺寸表

公称直径DN主要外形连接尺寸法兰尺寸和螺栓孔尺寸
LHH1AB0.6mpa1.0mpa1.6mpa
dd1d2n-ddd1d2n-ddd1d2n-d
5010882.53068080140110884-14185125994-18165125994-18
6511292.532180801601301084-141851451184-181851451184-18
8011410034680801901501244-182001601328-182001601328-18
10012711038795952101701444-182201801568-182201801568-18
1251401254119595240201748-182502101848-182502101848-18
150140142.544795952652251998-182852402118-222852402118-22
2001521706071903083202802548-183402952668-2234029526612-22
250165192.568819030837533530912-1839535031912-2240535531912-26
300178222.574219030844039536312-2244540037012-2246041037012-26
350190252.579719030849044541312-2250546042916-2252047042916-26
400216282.593027046654049546316-2256551548016-2658052548016-30
450222307.597527046659555051816-2261556553020-2664058554820-30
500229335106527046664560056820-2267062058220-2671565060920-33
600267390122545762575570566720-2678072568220-3084077072020-36
700292447.5134345762586081077224-2689584079424-3091084079424-36
800318507.5143645762597592087824-30101595090124-33102595090124-39
900330557.516165988531075102097824-3011151050100128-3311251050100128-39
1000410615171159885311751120107828-3012301160111228-3612551170111228-42
1200470727.5197159885314051340129532-3314551380132832-3914851390132832-48
1400530837.52218860134516301560151036-3616751590153036-4216851590153036-48
1600600957.52578860134518301760171040-3619151820175040-4819301820175040-56
18006701057.52689860134520451970191844-3921152020195044-4821302020195044-56
20007601162.53022952159222652180212548-4223252230215048-4823452230215048-62


相关技术研发文章

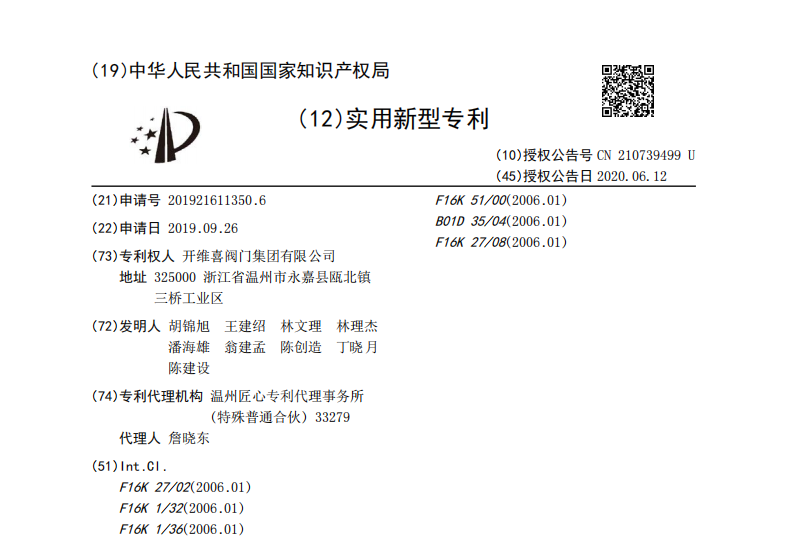

  • 动态平衡电动调节阀专利
