VV231Y直接作用自力式蒸汽减压阀

VV231Y直接作用自力式蒸汽减压阀

  • 型号:VV231Y-10/VV231Y-40/VV231Y-10C/VV231Y-40C/VV231Y-10P/VV231Y-40P
  • 规格:DN15-DN800
  • 适用温度:≤ 80 ℃
  • 适用介质:水、油、蒸汽
  • 压力:PN16,PN40
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸铁、铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
VV231Y直接作用自力式蒸汽减压阀概述

VV231Y直接作用自力式蒸汽减压阀概述

VV231Y直接作用自力式蒸汽减压阀是一种无需外部能源、依靠介质自身能量实现压力调节的自动控制阀门,专为蒸汽系统设计。该阀门采用直接作用式结构,通过感应下游压力的变化,直接驱动阀芯动作调节开度,将波动的进口蒸汽压力降低并稳定在设定值。阀体通常采用铸钢或不锈钢材质,结构简单可靠,适用于饱和蒸汽或微过热蒸汽工况。该阀门无需电源或气源,安装简便,广泛应用于食品、纺织、化工、供热等行业的蒸汽管路中,为用汽设备提供经济可靠的压力稳定方案。

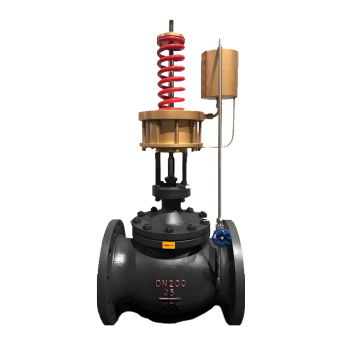

VV231Y直接作用自力式蒸汽减压阀产品图

VV231Y直接作用自力式蒸汽减压阀特点

VV231Y直接作用自力式蒸汽减压阀特点

1.自力式无需外能:直接利用介质自身压力实现调节,无需电源、气源等外部动力,节能且适用于无外能场合。

2.结构简单可靠:采用直接作用式机械结构,零件少,故障率低,运行稳定可靠,维护要求低。

3.经济实用安装便捷:无需配套控制系统,安装简单快捷,购置和维护成本低,性价比高。

4.适用范围明确:适用于流量相对稳定、调节精度要求中等的蒸汽系统,工作温度压力范围符合一般工业蒸汽需求。

5.维护简便:调节机构可在线调整设定压力,主要密封件易于更换,日常维护工作量小。

VV231Y直接作用自力式蒸汽减压阀结构原理

VV231Y直接作用自力式蒸汽减压阀结构图

零部件名称材料表

序 号名称材料
1阀 体ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
2阀芯Cr18Ni9Ti、Cr18Ni12Mo2Ti
3阀座1Cr18Ni9Ti、Cr18Ni12Mo2Ti
4阀杆Cr18Ni9Ti、Cr18Ni12Mo2Ti
5膜盖A3、1Cr18Ni9Ti
6填料聚四氟乙烯、柔性石墨
7膜 片丁晴橡胶、耐油橡胶、氟橡胶


VV231Y直接作用自力式蒸汽减压阀技术参数
性能规范表
公称压力1.6/4Mpa
强度试验压力2.4/6
密封试验压力1.76/4.4
适用温度≤80


VV231Y直接作用自力式蒸汽减压阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB17241.6的标准

VV231Y直接作用自力式蒸汽减压阀外形图

VV231Y直接作用自力式蒸汽减压阀外形尺寸表

DNAφRL
A 32cm2φ172mmA 80cm2Φ172mmA 250cm2φ263mmA 630cm2φ380mm
HkgHkgHkgHkg
1564713.764213.766219.273234.2130
2064714.264214.268219.773234.7150
2567317.266817.270822.775837.7160
3267320.566820.57082675841180
4067521.567021.57102776042200
5067524.567024.57103076045230
6571036.571036.57454279557290
8071040.571040.57454679561310
10081567.581567.58507390088350
25081577.581577.58508390098400
15076593815108480
200795153845168600
250842233892248730
