QB2自动双口排气阀

QB2自动双口排气阀

  • 型号:QB2-10/QB2-16/QB2-25/QB2-10Q/QB2-16Q/QB2-25Q/QB2-10P/QB2-16P/QB2-25P
  • 规格:DN40-DN200
  • 适用温度:≤80℃
  • 适用介质:水、及类似于水的介质。
  • 压力:PN1.0-PN2.5Mpa
  • 连接方式:法兰连接
  • 驱动方式:自动
  • 材质:铸铁、球墨铸铁
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
QB2自动双口排气阀概述

概述

QB2自动双口排气阀是一款结构经典、性能可靠的自动阀门,通过两个独立的排气口(通常为一个大口径主排气口和一个小口径辅助排气口)协同工作,实现对管道系统中自由空气和析出气体的自动排出。它能在管道充水时快速排出大量空气,系统运行时持续排出微量气体,并在系统产生负压时自动吸入空气,有效防止气阻、保证系统输水效率并保护管道安全。广泛应用于建筑给水系统、暖通空调(HVAC)循环水系统、消防供水管网、工业循环冷却水系统及区域供水管道的最高点或局部凸起处。尤其适用于需要自动、高效排除气体,但对防水锤等极端压力波动防护要求不高的常规水系统,是保障管道顺畅运行的基础性排气设备。

QB2自动双口排气阀产品图

QB2自动双口排气阀特点



特点:

1.双口协同自动排气

采用主、辅双排气口设计。主排气口用于快速排出管道充水或聚集的大量自由空气;辅助排气口用于系统稳定运行时持续排出缓慢析出的微量气体,排气过程高效且自动化。

2.自动补气防负压

当管道内压力下降形成负压时,主排气口会迅速开启吸入外部空气,有效避免管道被吸瘪或产生水锤,确保系统结构安全。

3.结构简单运行可靠

内部通常采用杠杆与浮球(或浮筒)相结合的机械结构,动作原理直接,部件坚固耐用,对水质要求相对宽松,运行稳定可靠。

4.宽泛工况适应性强

阀体可采用球墨铸铁(内衬防腐层)或不锈钢,密封件可根据介质温度选择NBR或EPDM橡胶,能够适应清水、冷却水及轻度处理后的污水等多种介质。

5.安装维护简便

整体结构紧凑,接口多为标准法兰或螺纹。上盖通常可拆卸,便于日常巡检、内部清理及易损件更换,维护成本低。

QB2自动双口排气阀结构原理

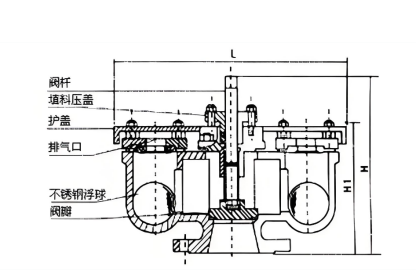

QB2自动双口排气阀结构图

零部件名称材料:

零件名称 (Part Name)材质属性 (Material Property)
阀体 (Valve Body)铸铁、铸钢、不锈钢 (Cast Iron,Cast Steel,Stainless Steel)
浮球 (Float Ball)不锈钢 (Stainless Steel)


QB2自动双口排气阀技术参数

性能规范表

规格specifications5075100150200
立方米/小时Cubic meter per hour4-17385-35214-59722-90427-1145


QB2自动双口排气阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按 GB13927的标准

2、连接法兰按 GB/T 17241.6的标准

QB2自动双口排气阀外形图

外形尺寸表

型号model公称通径Nominal drift diameter主要尺寸(mm)Main dimensions (mm)
DD1D2LZ-φd
QB2-1040145110854304-φ18
QB2-10501601251004304-φ18
QB2-10751951601354704-φ18
QB2-101002151801555004-φ18
QB2-101502802402105408-φ20
QB2-102003352952657008-φ20
