Z543Y平板闸阀

Z543Y平板闸阀

  • 型号:Z543Y-10C/Z543Y-16C/Z543Y-25C/Z543Y-40C/Z543Y-64CZ543Y-10P/Z543Y-16P/Z543Y-25P/Z543Y-40P/Z543Y-64P/Z543Y-150LB/Z543Y-300LB/Z543Y-600LB/Z543Y-900LB
  • 规格:DN50-DN600
  • 适用温度:-29℃ ~ +425℃
  • 适用介质:水、油品、蒸汽、气体及腐蚀性介质。
  • 压力:150LB-900LB
  • 连接方式:法兰连接
  • 驱动方式:手动、电动、气动
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
Z543Y平板闸阀概述

概述

Z543Y平板闸阀是一种采用伞齿轮驱动的直通式阀门,通过一块扁平的闸板在两个平行阀座之间的垂直升降来实现流体的通断。其“Y”代表密封面采用硬质合金(如司太立合金)或其他耐磨材料堆焊而成,与同样堆焊硬质合金的闸板构成高性能金属硬密封副。伞齿轮传动机构的引入,提供了巨大的操作扭矩,使大口径、高压力的阀门启闭变得省力可靠。 本品主要用于石油、天然气长输管线、炼油厂、化工厂、电站、海上平台等重工业领域。适用于输送原油、成品油、天然气、水、蒸汽等介质,尤其适合在高温、高压、高磨损及需要严格切断的关键管段上作为主力截断阀,是保障工业能源动脉安全运行的核心设备之一。

Z543Y平板闸阀产品图

Z543Y平板闸阀特点


特点:

1. 伞齿轮省力驱动:采用伞齿轮角传动机构,具有显著的增矩效果,能将手轮输入力放大数十倍,轻松驱动大口径、高压力等级的阀门,并支持垂直或水平方向的操作轴延伸。

2. 高性能硬质密封:“Y”型硬质合金密封面具有极高的硬度、耐磨性和耐擦伤性能,适用于高温、高压及含有微小颗粒的苛刻工况,使用寿命远超常规密封材料。

3. 全通径、低流阻:阀门采用全通径设计,流道平滑直通,与管道内径基本一致,流体通过时阻力极小,几乎不产生压力损失,适合大流量输送管线。

4. 双闸板弹性结构:通常采用浮动式双闸板设计,内置弹性元件,可在关闭时自动补偿因温度和压力变化或轻微磨损产生的间隙,确保双向密封的可靠性。

5. 结构坚固,适用性广:阀体通常采用碳钢或合金钢锻造,结构强度高。结合硬密封和伞齿轮驱动,使其成为长输管线、油田、电厂等重型工业场合的理想选择。

Z543Y平板闸阀结构原理

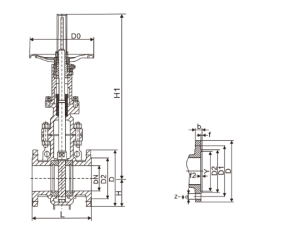

Z543Y平板闸阀结构图

零件部位图

零件名称(Part Name)阀体、阀盖(Valve Body & Bonnet)闸板(Gate Disc)阀杆(Valve Stem)阀座(Valve Seat)
"Z"型(Type "Z")WCB(碳钢铸件)合金钢(特殊处理)(Alloy Steel, Special Treatment)不锈钢(Stainless Steel)合金钢(特殊处理)(Alloy Steel, Special Treatment)
"KZ"型(Type "KZ")--抗硫不锈钢(Sulfur-Resistant Stainless Steel)-


Z543Y平板闸阀技术参数

性能规范表

公称压力(Nominal Pressure)1.0 MPa壳体(Shell)左密封(Left Seal)右密封(Right Seal)
1.51.11.1低压密封(Low-Pressure Seal)“G”型(Type "G")“D”型(Type "D")“KZ”型(Type "KZ")“Z”型(Type "Z")
公称压力(Nominal Pressure)1.6 MPa2.41.761.760.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³)石油、天然气、水等(Oil, Natural Gas, Water, etc.)
公称压力(Nominal Pressure)2.5 MPa3.752.752.750.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
公称压力(Nominal Pressure)4.0 MPa6.04.44.40.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
公称压力(Nominal Pressure)6.4 MPa9.67.047.040.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
公称压力(Nominal Pressure)10.0 MPa15.011.011.00.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
公称压力(Nominal Pressure)16.0 MPa24.017.617.60.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质石油、天然气、水等(Oil, Natural Gas, Water, etc.)
磅级(Pressure Class)150 Lb2.932.072.070.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
磅级(Pressure Class)300 Lb5.525.525.520.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
磅级(Pressure Class)400 Lb10.07.317.310.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
磅级(Pressure Class)600 Lb15.011.0311.030.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
磅级(Pressure Class)900 Lb22.416.5416.540.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)
0.6-29~250-45~121含H₂S和CO₂>500Mg/m³的介质(Media with H₂S and CO₂>500Mg/m³石油、天然气、水等(Oil, Natural Gas, Water, etc.)


Z543Y平板闸阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按 GB13927的标准

2、连接法兰按 GB/T 17241.6的标准

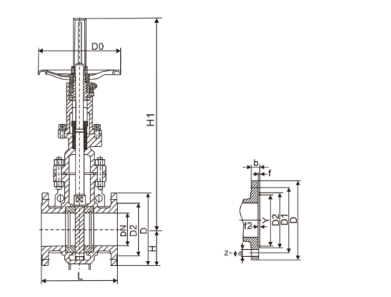

Z543Y平板闸阀外形图

外形尺寸表

公称压力 (MPa) Nominal pressure(MPa)尺寸(mm) Size (mm)
DN(mm)1001251502002503003504004505006007008009001000
1.0L229254267292330356381406432457508610660711811
H770870965120013601560174019302160242028003200364040504467
H1无导流孔114132150188225247275312335380445490560610715
有导流孔21425730038847554762571278588010451190136015101715
重量 (kg)无导流孔87130140175275350510610830115017802350338044605740
有导流孔94140151198297378550658896124019222530365048176200
1.6L229254267292330356381406432457508610660711811
H770870965120013601560174019302160242028003200364040504467
H1无导流孔114132150188225247275312335380445490560610715
有导流孔21425730038847554762571278588010451190136015101715
重量 (kg)无导流孔901351501852954005506601030130019503010380051506360
有导流孔971451622003184325967131100140021003250410055606868
2.5L229254267292330356381406432457508610660711811
H770870965120013701560174019702260242028003230364040504467
H1无导流孔114132150188225247275312335380445490560610715
有导流孔21425730038847554762571278588010451190136015101715
重量 (kg)无导流孔951451632003304205757351110138020303210402053206600
有导流孔1031561762163564506217941198149021923466434057457130
公称压力(MPa)尺寸(mm)
DN(mm)100125150200250300350400450500600700800
4.0L305381403419457502762838914991114313461524
H7708709651200137015601740197021952420280032303640
H1无导流孔114132150188225247275312346380445490560
有导流孔214257300388475547625712796880104511901360
重量 (kg)无导流孔110168200350460670870139016202050314041405550
有导流孔118181215378497723939150017502215339044705995
