GL11锻钢内螺纹过滤器

GL11锻钢内螺纹过滤器

  • 型号:GL11W-16C/GL11W-25C/GL11W-40C/GL11W-64C/GL11W-100C/GL11W-160C/GL11W-320C/GL11W-16P/GL11W-25P/GL11W-40P/GL11W-64P/GL11W-100P/GL11W-160P/GL11W-320P
  • 规格:DN15-DN65
  • 适用温度:≤450℃
  • 适用介质:水、蒸汽、油品及类似液体、气体
  • 压力:PN16~PN320
  • 连接方式:螺纹
  • 驱动方式:
  • 材质:锻钢、锻不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
GL11锻钢内螺纹过滤器概述

GL11锻钢内螺纹过滤器是一种采用锻钢材质制造、并以内螺纹为接口形式的小口径管道精密过滤装置。它主要用于水、油、气体等低压流体系统,可有效拦截管路中的细小颗粒与杂质,保护下游水龙头、阀门、仪表及小型设备的安全运行。凭借其优良的耐腐蚀性、可靠的密封和便捷的安装特性,该型过滤器是家用供水、小型暖通系统、冷水机组以及各类仪器仪表管路上常见的关键附件。

GL11锻钢内螺纹过滤器产品图

GL11锻钢内螺纹过滤器特点

1. 材质优异,耐蚀防锈:主体采用锻钢材质,具备出色的耐腐蚀和抗氧化能力,尤其适用于水介质,能有效防止内部锈蚀,确保水质清洁与设备长寿命。

2. 接口标准,安装便捷:采用通用的内螺纹接口(如G1/2”、G3/4”等),可直接旋入管道或设备的相应外螺纹接口中,安装简易快速,无需额外法兰或复杂工具。

3. 结构紧凑,适用性广:体积小巧,适合在空间有限的管路上安装。可提供多种过滤精度(如20目至100目)的滤网,满足从基础颗粒拦截到相对精细过滤的不同需求。

4. 维护简单,清洗方便:多数设计为可拆卸式滤杯或滤网结构,只需使用工具将过滤器从管路上卸下,即可方便地取出并清洗或更换内部滤芯,维护成本低。

5. 经济耐用,密封可靠:铜材质本身具备一定的抑菌性且机械性能良好,结合精加工的螺纹与密封垫圈,确保连接处无泄漏,是性价比较高的小流量管路过滤解决方案。

GL11锻钢内螺纹过滤器结构原理

GL11锻钢内螺纹过滤器结构图

零部件名称材料表

零部件名称材料表
序号零件名称常用材料
1壳 体锻钢、锻不锈钢
2滤 网 盖C95800C95500C83600C63200C63000
3过 滤 网22052205220522052205
4垫 片PTFEPTFEPTFEPTFEPTFE
5螺 栓316316316316316
6螺 母316316316316316


GL11锻钢内螺纹过滤器技术参数

性能规范表

性能规范表
公称压力1.62.54.06.4101632MPa
强度试验压力2.43.86.09.6152448
密封试验压力1.762.84.47.04111.763.52
适用温度≤450


GL11锻钢内螺纹过滤器标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准2、连接法兰按GB/T17241.

2、连接法兰按GB/T17241.

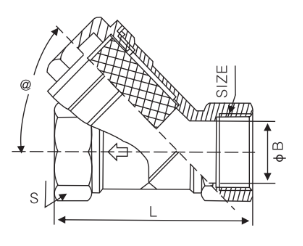

GL11锻钢内螺纹过滤器尺寸图

外形尺寸表
公称直径DN(MM)SIZEL@SΦB
151/257.550°25.515
203/470.550°31.522.5
2518150°38.525.5
3211/498.550°4834
4011/210750°5544
50212750°6852
6521/215150°8563
