用途

本单位生产的F745X型遥控浮球阀，主要用途是安装在工况企业、民用建筑中各种水池、水塔的进水管道中，当水池达到预设定水位时，阀门自动关闭；当水位下降时，阀门自动开启补水。

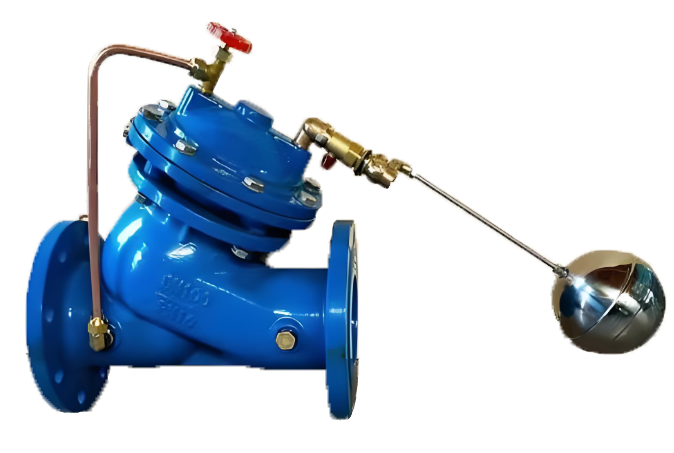

F745X型遥控浮球阀产品图

特点

1.关闭严密可靠，采用牢固的橡胶密封环密封，利用液压控制原理，使滑盘关闭力与时水压力成正比，密封可靠性高。

2.过流量大。阀体采用全通道流线型设计，流体阻力小，流量大。

3.使用维护方便。主阀安装在水池外面，调试检查方便，维修简单。

工作原理

主阀安装在水箱外，浮球导阀安装在水箱内，当液位降低时，浮球导阀打开，上控制室失压力，则主阀打开，向水箱内供水。当液位上升使浮球导阀关闭时，上控制室压力增加，则主阀关闭，停止向水箱内供水。

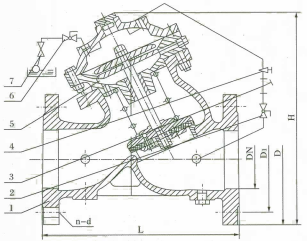

F745X型遥控浮球阀结构图

零部件材料表

主要技术参数

F745X型遥控浮球阀外形尺寸图

F745X型遥控浮球阀外形尺寸表
