JM742X池底排泥阀

JM742X池底排泥阀

  • 型号:JM742X-10/JM742X-16/JM742X-10Q/JM742X-16Q//JM742X-25Q
  • 规格:DN100-DN400
  • 适用温度:≤80℃
  • 适用介质:泥水、泥浆等
  • 压力:PN10~PN25
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸铁、球墨铸铁
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
JM742X池底排泥阀概述

JM742X 池底排泥阀是一款专为沉淀池、污水池等设施设计的排泥专用阀门,通过隔膜驱动阀芯启闭,实现池底污泥的排放与截断。主要由阀体、阀盖、隔膜、阀芯、阀杆、控制腔及气动 / 电动控制装置等部件组成。

JM742X池底排泥阀产品图

JM742X池底排泥阀特点

1. 排泥针对性强:适配池底粘稠污泥介质,流道设计流畅,不易残留污泥,避免堵塞。

2. 密封性能可靠:采用隔膜密封结构,全关状态下无泄漏,可有效截断污泥与水体的通路。

3. 操作阻力小:隔膜驱动方式受力均匀,启闭时无需克服大阻力,降低驱动装置的能耗与成本。

4. 耐腐蚀性好:阀体、隔膜等关键部件多采用耐腐蚀材质(如衬胶、不锈钢),适配污水、污泥等腐蚀性介质环境。

5. 维护便捷:隔膜组件模块化设计,拆装简单,无需复杂工具即可完成检修或更换。

6. 适配池底工况:可贴合池底安装,排泥时能充分排出池底沉积污泥,减少池内积泥残留。

7. 驱动方式灵活:支持气动、电动等多种驱动形式,可匹配自动化控制系统实现远程或定时排泥。

8. 运行噪音低:隔膜式启闭动作平缓,无剧烈冲击,运行过程中噪音小,适合对噪音敏感的场所。

JM742X池底排泥阀结构原理

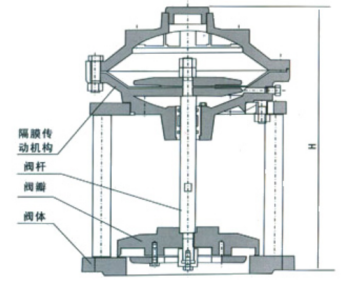

JM742X池底排泥阀结构图

零部件名称材料表

序号名称材料
1阀体HT200QT450
2阀盖HT200QT450
3隔膜片NBRNBR
4阀瓣WCB+NBRWCB+NBR
5阀杆不锈钢不锈钢
6隔膜上腔HT200QT450
7隔膜下腔HT200QT450


JM742X池底排泥阀技术参数

性能规范表

性能规范表
公称压力1.01.62.5MPa
强度试验压力1.52.43.8
密封试验压力1.11.762.8
适用温度≤80



JM742X池底排泥阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

JM742X池底排泥阀尺寸图


外形尺寸表

DN100150200250300350400
L//450/550/650
H260375250525585600680
