HQ41X球型止回阀

HQ41X球型止回阀

  • 型号:HQ41X-10Q/HQ41X-16Q
  • 规格:DN50-DN200
  • 适用温度:≤ 80 ℃
  • 适用介质:水、及性质接近水的液体
  • 压力:PN10,PN16
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸铁、球墨铸铁
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
HQ41X球型止回阀概述

HQ41X球型止回阀概述

HQ41X球型止回阀是一种依靠介质自身压力驱动球体实现自动启闭的阀门,核心功能是防止管道内介质倒流,保护泵、压缩机等设备。

HQ41X球型止回阀产品图

HQ41X球型止回阀特点

HQ41X球型止回阀特点

  HQ41X球型止回阀,采用包裹橡胶的球为阀瓣,在介质的作用下,可在阀体内的滑道上滚动,从而打开或关闭阀门。本阀流量大流阻损失小,密封性能好,消声关闭,可减小水击波。可用于冷水、热水、工业及生活污水管网的水泵出口,防止介质倒流。

HQ41X球型止回阀结构原理

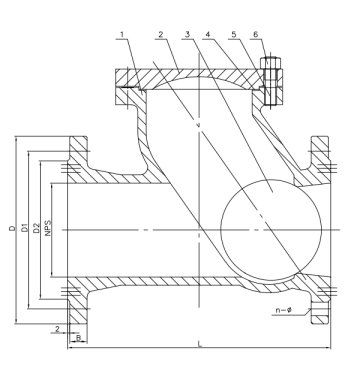

HQ41X球型止回阀结构图

零部件名称材料表

序 号名称材料
6螺母8
5螺栓B8
4垫片EPDM
3球体不锈钢
2阀盖球墨铸铁QT450
1阀体球墨铸铁QT450


HQ41X球型止回阀技术参数
性能规范表Performance Specification
公称压力Nominal Pressure1.0/1.6MPa
强度试验压力Shell Test1.5/2.4
密封试验压力Seal Test1.1/1.76
适用温度Suitable Temp.≤80


HQ41X球型止回阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

HQ41X球型止回阀外形图

HQ41X球型止回阀外形尺寸表

DNLDD1D2bf1n-φd
DN50204165125991934-Ø19
DN652171851451181934-Ø19
DN802402001601321938-ø19
DN1002902201801561938-Ø19
DN1253282502101841938-ø19
DN1503952852402111938-Ø23
DN20037534029526620312-Ø23
