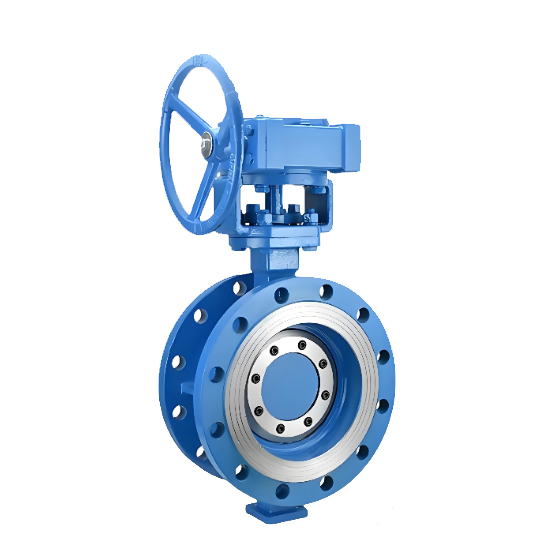

概述D343H硬密封蝶阀是一种采用多层次金属硬密封结构、通过三维偏心原理实现严密关闭的法兰连接蝶阀。该阀门采用轴向偏心、径向偏置和锥形角偏心的三重偏心几何结构，使蝶板在启闭过程中与金属密封圈实现完全脱离，仅在关闭最终位置产生楔形压紧密封。阀杆传动采用蜗轮蜗杆机构，操作轻便且具备自锁功能。密封副采用不锈钢片与柔性石墨复合层叠结构，或蝶板密封面堆焊硬质合金，与阀体金属阀座形成高硬度、耐磨损的硬密封系统，适用于高温、高压及含有固体颗粒的严苛工况。D343H三偏心硬密封蝶阀产品图

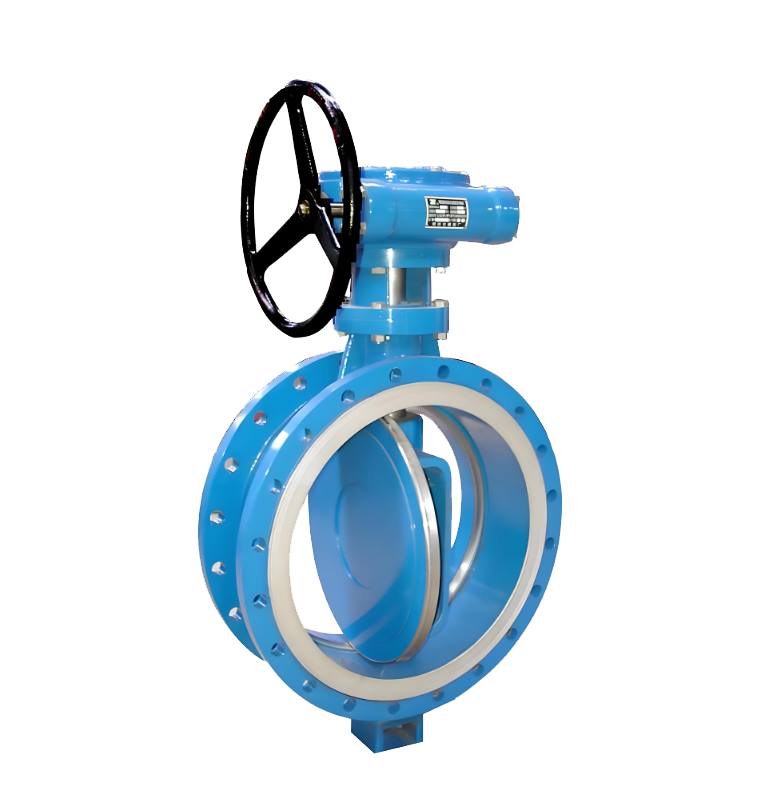

概述D341W通风蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节气体通道的阀门。其阀杆轴线通常采用垂直板面的中心或偏心设计，蝶板结构根据工况需求而定。阀门采用法兰式连接，即阀体自带法兰，通过螺栓与管道法兰直接对接。蝶板密封通常采用金属密封或非密闭设计，阀座可为本体堆焊或镶嵌结构，适用于低压差的气体介质流通控制。该阀门通过手动、电动或气动装置驱动阀杆旋转，通常为90°，以实现对通风管网中气流通断与流量的控制。D341W通风蝶阀产品图

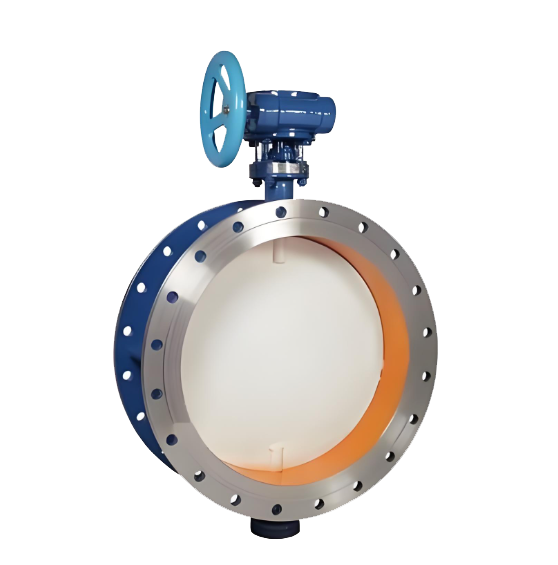

概述D342H双偏心蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节介质通道的阀门。其阀杆轴线采用双偏心设计，即阀杆轴线在垂直阀体通道中心线的基础上，同时偏离蝶板中心与密封面中心，使蝶板开启瞬间迅速脱离阀座密封面。阀门采用法兰式连接，即阀体自带法兰，通过螺栓与管道法兰直接对接。阀座与蝶板密封副通常采用金属对金属的组合形式，即阀座为金属密封环，蝶板密封面堆焊硬质合金，阀座可为本体堆焊或镶嵌结构，适用于高温、高压差及磨损性较强的介质工况。该阀门通过手动、电动或气动装置驱动阀杆旋转，通常为90°，以实现对管道系统中介质通断与流量的严密控制。D342H双偏心蝶阀产品图

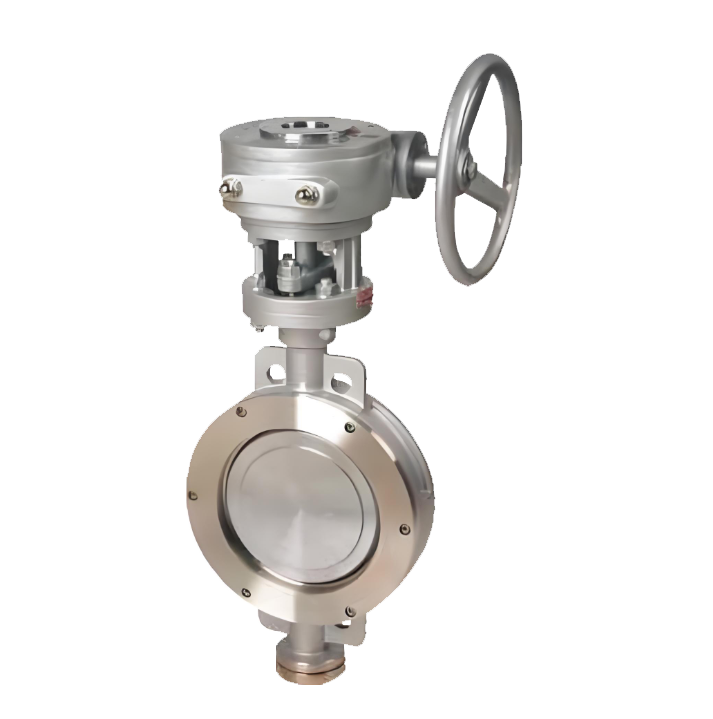

概述D343H不锈钢三偏心硬密封蝶阀是一种通过高强度不锈钢蝶板绕其固定轴（阀杆）旋转来实现开启、关闭和调节流体通道的阀门。其设计采用“三偏心”结构，即阀杆轴线同时偏离蝶板密封面中心、管道通道中心线以及阀体中心，使得蝶板在启闭过程中能够瞬间脱离或压紧阀座，完全消除了密封面之间的摩擦和卡挤。阀门采用法兰式连接，安装与拆卸便捷。蝶板与阀座密封面均为金属材料（不锈钢对不锈钢），并经过精密研磨处理，依靠三偏心结构产生的凸轮效应，在阀门关闭时实现越关越紧的可靠密封。该阀门可通过手动、电动或气动装置驱动阀杆旋转90°，实现对高温、高压及腐蚀性介质管路的严密截断与精确控制。D343H不锈钢三偏心硬密封蝶阀

概述D343Y不锈钢三偏心硬密封蝶阀是一种通过高强度不锈钢蝶板绕其固定轴（阀杆）旋转来实现开启、关闭和调节流体通道的阀门。其设计采用“三偏心”结构，即阀杆轴线同时偏离蝶板密封面中心、管道通道中心线以及阀体中心，使得蝶板在启闭过程中能够瞬间脱离或压紧阀座，完全消除了密封面之间的摩擦和卡挤。阀门采用法兰式连接，安装与拆卸便捷。蝶板与阀座密封面均为金属材料（不锈钢对不锈钢），并经过精密研磨处理，依靠三偏心结构产生的凸轮效应，在阀门关闭时实现越关越紧的可靠密封。该阀门可通过手动、电动或气动装置驱动阀杆旋转90°，实现对高温、高压及腐蚀性介质管路的严密截断与精确控制。 D343Y不锈钢三偏心硬密封蝶阀产品图

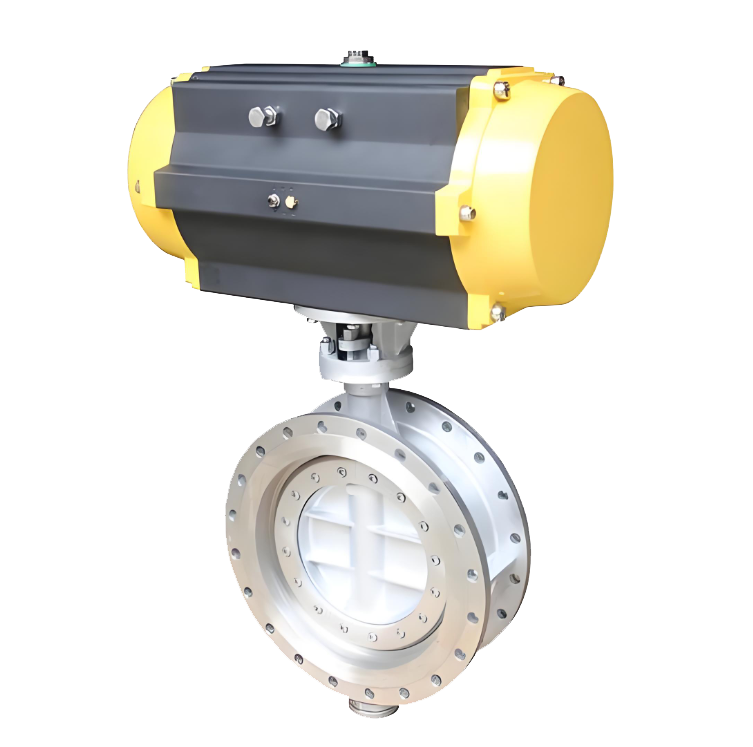

概述D643Y气动法兰式硬密封蝶阀是一种通过高强度合金钢板焊接而成的蝶板，绕其圆形阀杆旋转90°以实现流体的开启、关闭和流量调节的阀门。其阀杆轴线位于管道中心线位置，属于中线型结构，密封副由金属材料对金属材料构成。阀门采用法兰式连接，即阀体两端带有与管道法兰标准相匹配的连接法兰，通过螺栓螺母与管道法兰直接紧固连接。密封结构采用多层次金属硬密封技术，利用多层不锈钢片与石墨等材料复合而成的密封圈，在弹性力与介质压力的作用下实现可靠密封，具备耐高温、耐磨损、抗腐蚀等特点。该阀门通过气动装置驱动阀杆旋转90°，可实现对管道流体的快速切断与精确调节，并可选配电磁阀、限位开关等附件，实现远程自动化控制。D643Y硬密封气动蝶阀产品图特点1、结构紧凑，承压能力强：采用法兰式连接结构，阀体刚性强，能够承受较高的管道应力和介质压力，适用于中高压工况。整体设计紧凑，重量相对较轻。2、启闭迅速，操作扭矩小：采用90°回转启闭方式，开关迅速流畅。由于采用金属密封副，且通过多层次密封结构设计，使蝶板与阀座之间的摩擦减小，有效降低操作扭矩。3、流体阻力小，节能效果显著：当阀门全开时，蝶板厚度方向与介质流向平行，对流体的阻挡极小，压力损失接近于零，具有良好的节能效果。4、密封性能可靠，耐高温磨损：采用多层次金属硬密封结构，密封副由不锈钢与耐温合金材料组成，通过弹性变形实现零泄漏密封。该结构耐高温、耐磨损、抗冲刷，使用寿命长。5、维护方便，检修成本低：阀体采用整体式或对分式设计，便于内部密封件的检查和更换。密封圈采用可更换结构，无需整体拆卸阀门即可进行现场维护，有效降低检修成本。6、适用工况广泛：阀体可选用碳钢、不锈钢等材质，密封面可堆焊硬质合金或喷涂耐磨材料，能够适用于高温、高压、腐蚀性等苛刻工况，广泛应用于石油、化工、冶金、电力等行业的管道系统。

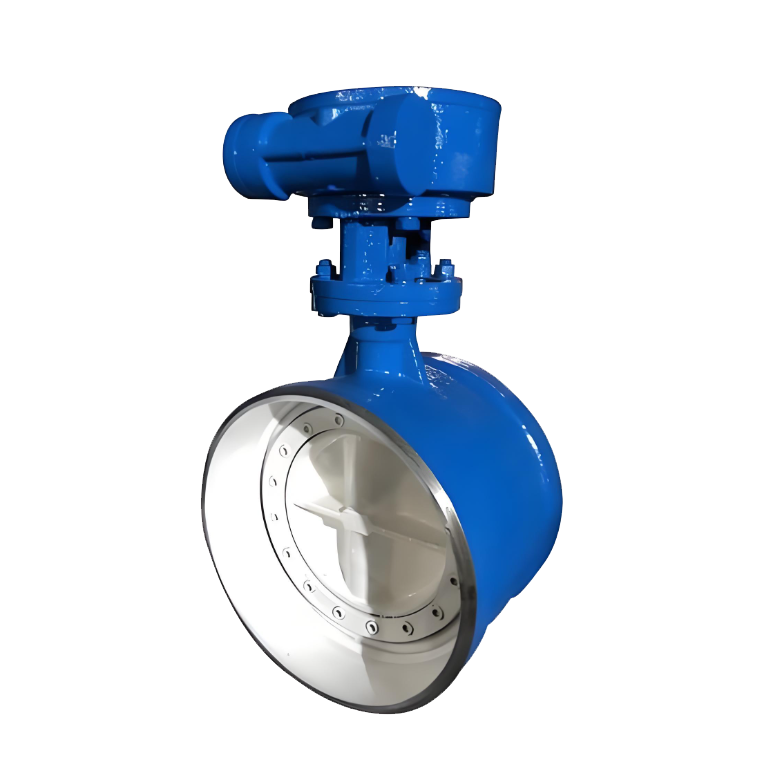

概述D363H三偏心硬密封对焊蝶阀是一种基于三偏心结构设计的高性能蝶阀，通过蝶板绕其旋转轴线作90°回转运动实现阀门的启闭和流量调节。其核心特征在于三个关键偏心设计：阀杆轴线与蝶板密封面偏心、阀杆轴线与管道通道轴线偏心，以及蝶板密封面的圆锥轴线与管道通道轴线偏置。这种结构使得蝶板在启闭过程中与金属硬质密封圈（如不锈钢、硬质合金）实现完全脱离接触的旋转，关闭时通过蝶板与阀座的楔形压紧作用达到双向金属密封。阀体采用对焊连接方式，直接与管道焊接，适用于高温、高压及腐蚀性介质工况。驱动方式可适配手动、电动、气动或液动装置，适用于石油、化工、电力等行业严苛工况的可靠切断与调节控制。D363H三偏心硬密封对焊蝶阀产品图

概述D373H对夹硬密封蝶阀是一种通过高强度金属蝶板绕其固定轴（阀杆）旋转来实现开启、关闭和调节流体通道的阀门。其阀杆轴线位于蝶板密封面中心与管道通道中心线相交的位置，蝶板两侧对称。阀门采用对夹式连接，即阀体本身无法兰，通过双头螺栓将阀门直接夹持在两片管道法兰之间，实现紧凑安装。蝶板与阀座密封面均采用金属材料（不锈钢/合金钢）配对设计，密封面堆焊硬质合金并经精密研磨加工，依靠蝶板旋转产生的压紧力实现硬密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°，即可实现对高温、高压及腐蚀性介质管路的快速切断与流量控制。D373H对夹硬密封蝶阀产品图
