概述D71X对夹中线蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用对夹式连接，即阀体本身无法兰，通过双头螺栓将阀门夹持在两片管道法兰之间。蝶板密封圈通常采用橡胶等弹性材料，直接镶嵌在阀体或压板内圈，依靠蝶板旋转压紧密封圈实现密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°或更小角度，即可快速控制流体的通断与流量。D71X对夹中线蝶阀产品图

概述D371X涡轮对夹蝶阀是一种通过蝶板旋转运动来开启、关闭或调节管道流体的阀门。该阀门采用对夹式连接设计，通过螺栓将阀体直接夹持在管道法兰之间，结构紧凑。其传动方式为涡轮蜗杆机构，通过手轮驱动涡轮箱内的蜗杆带动蜗轮及阀杆旋转，使固定在阀杆上的蝶板在90°范围内转动，从而控制介质流动。蝶板密封面通常采用橡胶或其他弹性材料，与阀座形成软密封，确保关闭时的严密性。D371X蝶阀操作省力、启闭迅速，广泛应用于水处理、暖通、消防及工业管道系统中。D371X涡轮对夹蝶阀产品图

概述D341X涡轮法兰蝶阀是一种采用法兰连接，通过涡轮蜗杆传动机构驱动蝶板做90°旋转以实现启闭和流量调节的阀门。阀体中线设计使得蝶板密封面与阀座均匀接触，利用橡胶或弹性高分子材料制成的蝶板密封圈（或阀座密封圈）受压变形实现双向密封。涡轮传动装置（也称蜗轮箱）将手动操作扭矩放大，使得大口径阀门也能轻松启闭，并具有自锁功能，可稳定保持蝶板在任何开度位置。该阀门广泛用于水处理、暖通空调、给排水、能源化工等行业的流体管路控制。D341X涡轮法兰蝶阀产品图

概述 D371X-150LB美标凸耳蝶阀是一种采用对夹式连接、符合美国标准150磅压力等级的蝶阀。阀门通过蝶板在阀体内绕阀杆旋转90°实现启闭与流量控制，采用中线对称设计确保蝶板与阀座均匀接触。蝶板密封通常采用橡胶或弹性高分子材料，依靠其受压变形实现双向密封。该阀门广泛用于石油、化工、电力等工业领域，尤其适用于符合美标（ANSI/ASME）管道系统的流体控制。D371X-150LB美标凸耳蝶阀产品图

概述D341F46铸钢法兰衬氟蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线偏离蝶板密封面中心，采用“单偏心”或更复杂的结构设计，蝶板两侧为非对称。阀门采用法兰式连接，即阀体两端带有标准法兰，通过螺栓与管道法兰直接紧固。蝶板及阀体内腔表面整体衬覆氟塑料（如F46，即聚全氟乙丙烯FEP）作为密封面与防腐层，利用蝶板旋转压紧衬氟阀座实现密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°或更小角度，实现对强腐蚀性等严苛介质流体的可靠通断与流量控制。D341F46铸钢法兰衬氟蝶阀产品图

概述D71X凸耳消防蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线同样位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用凸耳式连接，即阀体上设计有带螺纹孔的凸起耳座，通过单头螺栓将阀门固定于管道法兰之间，并可作为管路末端阀门使用。蝶板密封圈通常采用橡胶等弹性材料，直接镶嵌在阀体或压板内圈，依靠蝶板旋转压紧密封圈实现密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°或更小角度，即可快速控制流体的通断与流量，尤其适用于消防系统及需单独拆卸维护的管道工况。 D71X凸耳消防蝶阀产品图

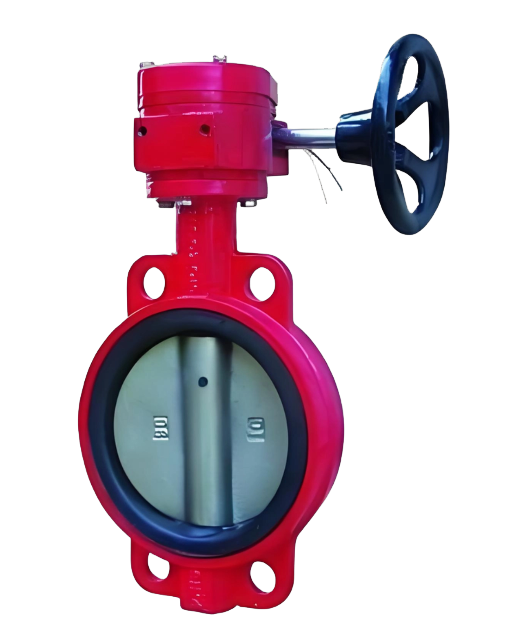

概述D371X对夹消防信号蝶阀是一种通过蝶板旋转运动来开启、关闭或调节管道流体的阀门，同时集成了信号反馈功能。该阀门采用对夹式连接设计，通过螺栓将阀体直接夹持在管道法兰之间，结构紧凑、重量轻。其传动方式为涡轮蜗杆机构，通过手轮驱动涡轮箱内的蜗杆带动蜗轮及阀杆旋转，使固定在阀杆上的蝶板在90°范围内转动，从而控制介质流动。蝶板密封面通常采用橡胶或其他弹性材料，与阀座形成软密封，确保关闭时的严密性。该阀门在涡轮箱上集成有微动开关或信号装置，当蝶板处于全开或全关位置时，可输出无源触点信号，实现与消防控制中心联动报警或状态指示。D371X对夹消防信号蝶阀操作省力、启闭迅速，广泛用于自动喷水灭火系统、消火栓系统、水处理及工业管道系统中。D371X对夹消防信号蝶阀产品图

概述D341X法兰消防蝶阀是一种采用法兰连接，通过涡轮蜗杆传动机构驱动蝶板做90°旋转以实现启闭和流量调节的阀门。阀体采用中线或偏心设计（通常为中线结构），使得蝶板密封面与阀座均匀接触，利用整体包覆橡胶或衬胶阀座（材质多为EPDM、NBR等耐老化弹性体）受压变形，形成可靠的双向密封。涡轮传动装置（蜗轮箱）将手动操作扭矩放大，实现大口径阀门的轻便启闭，并具备自锁功能，可稳定保持蝶板在任意开度位置。该阀门因结构紧凑、流阻小、密封可靠，广泛用于消防水系统、水处理、给排水及暖通空调等领域的流体管路控制。 D341X法兰消防蝶阀产品图

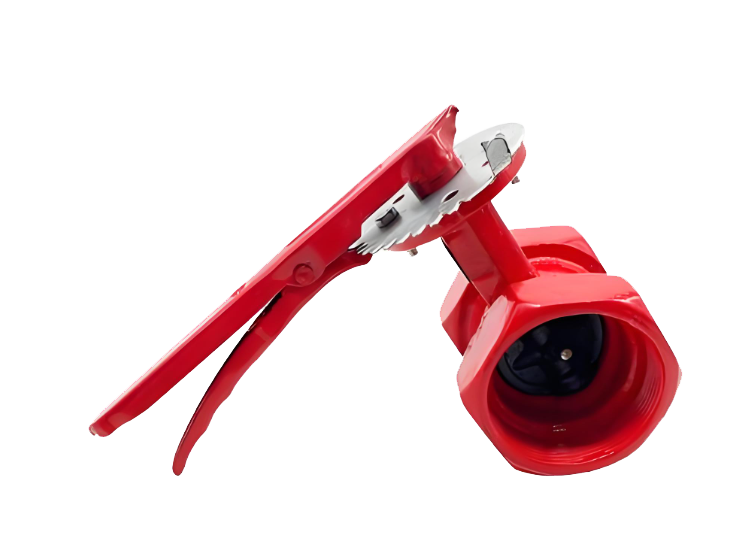

概述D11X内螺纹蝶阀依靠蝶板绕固定轴旋转，实现流体的开启、关闭与调节。采用中线对称结构，阀杆置于蝶板与管道中心交汇处。连接方式为沟槽式，阀体两端开有标准沟槽，通过卡箍锁紧连接，免焊接、免法兰，安装快速且对中简便。密封圈多采用EPDM等弹性材料，硫化或镶嵌于蝶板/阀体上，利用旋转挤压变形实现零泄漏。阀门通过手柄或蜗轮驱动，旋转90°即可快速控制水、消防泡沫等非腐蚀性介质，广泛用于消防、给排水、空调及工业冷却水管路。D11X内螺纹蝶阀产品图

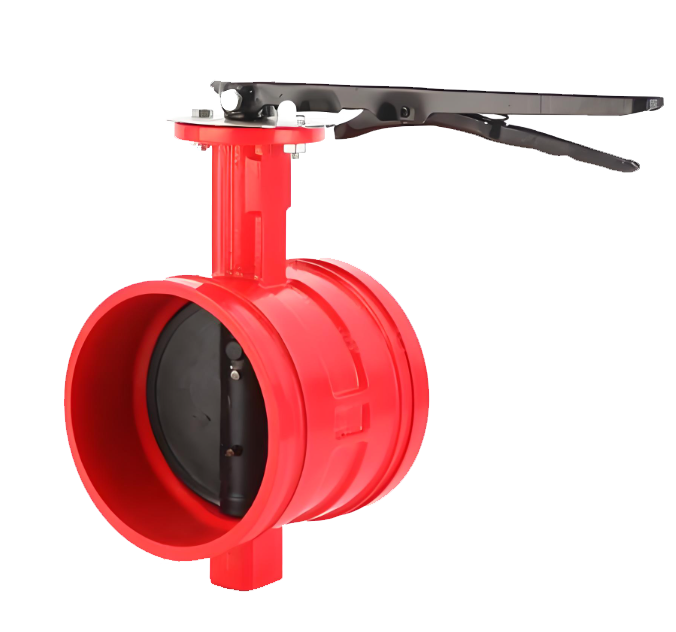

概述D81X手动沟槽软密封蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用沟槽连接方式，即阀体两端无法兰，而是在阀体外圆上车有标准沟槽，通过配套的卡箍（俗称“哈夫夹”）将阀门与沟槽式管道进行刚性锁紧连接，无需焊接或法兰螺栓，安装快捷且对中方便。蝶板密封圈通常采用EPDM（三元乙丙橡胶） 等弹性材料，直接硫化或镶嵌在蝶板或阀体上，启闭时依靠蝶板的旋转挤压变形实现零泄漏密封。该阀门通过手动蜗轮或手柄驱动阀杆旋转90°或更小角度，即可快速控制水、消防泡沫混合液等非腐蚀性流体的通断与流量，广泛应用于建筑消防、给排水、空调循环水及工业冷却水等管路系统。 D81X手动沟槽软密封蝶阀产品图

概述D381X涡轮沟槽信号蝶阀是一种采用蜗轮蜗杆传动的沟槽连接信号阀门。其阀体为球墨铸铁，蝶板采用整体包覆橡胶设计，通过蜗轮减速机构驱动阀杆旋转90°，实现阀门的启闭。阀门上集成了微动开关式信号装置，当凸轮随蜗轮转动至预定位置时，会触动信号装置上的触头，从而输出“通”或“断”的电信号，以显示并反馈蝶阀的启闭状态。该阀门主要通过沟槽式卡箍与管路连接，安装时无需焊接，特别适用于消防喷淋系统等需要对阀门状态进行远程监控的场合。D381X涡轮沟槽信号蝶阀产品图
