概述

Z941W电动闸阀是一种常用的铸钢闸阀，通过电动装置驱动阀杆及闸板，使其沿阀座垂直方向作升降运动，实现对管路中介质的可靠启闭与调节。其设计核心在于阀体采用WCB碳钢或不锈钢材质精密铸造，结构长度短、刚性好、介质流动阻力小，密封面耐磨、耐腐蚀，密封性能可靠，使用寿命长。阀门的启闭件为刚性闸板，密封面呈平面或楔形设计，闸板沿阀体导向槽作垂直升降运动，实现全开或全关的两位式操作。阀门采用法兰连接方式，通过螺栓与管道系统法兰直接紧固连接，连接强度高、密封可靠、拆装方便。阀杆运动形式通常为升降旋转杆式（阀杆升降并旋转），由电动装置驱动梯形螺纹传动套，将电机的旋转运动转化为阀杆的直线运动，实现稳定、精确的启闭控制。该阀门通常配备电动执行器，可实现现场手动操作、远程控制和自动化程序控制，适用于工作温度≤425℃的蒸汽、油品、水及弱腐蚀性介质的管路系统，广泛应用于石油、化工、电力、冶金、热力及给排水等工业管道需要自动化切断或接通流体的场合，特别适用于公称压力PN1.6~PN10.0、通径DN50~DN600的大口径管路工况。

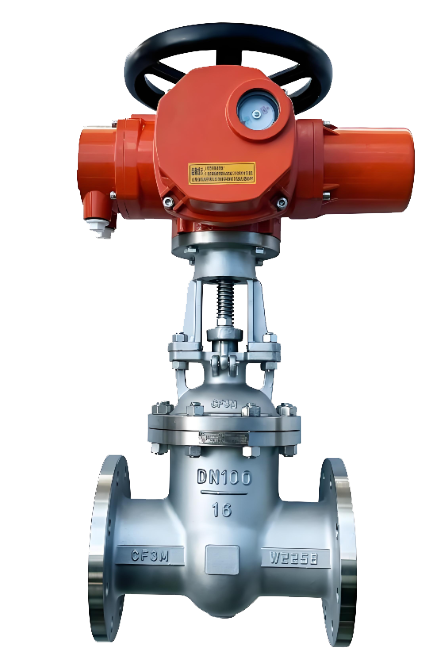

Z941W电动闸阀产品图

特点

1、 连接标准，承载高压：采用法兰连接形式，通过螺栓与管道法兰紧固连接，密封可靠、拆装便捷，能够承受较高的管道应力和工作压力，适用于公称压力PN1.6~PN10.0及更大口径的工业管道系统。
2、 流阻小，流通能力强：阀体内部介质通道通畅，闸板开启后介质直线通过阀门，流阻系数极小，压力损失小，特别适用于对压力损失有要求的大口径、长距离输送管路。
3、 自动化程度高，控制方式灵活：配备电动执行机构，可实现现场手动操作、远程集中控制及自动化程序联锁控制；电动装置通常具备过载保护、行程及扭矩控制功能，启闭稳定可靠。
4、 密封可靠，适应高温：闸板与阀座密封面采用不锈钢堆焊或硬质合金处理，耐磨、耐蚀、抗擦伤性能优良。阀杆与闸板采用梯形螺纹传动，配合优质填料密封系统，可满足工作温度≤425℃的蒸汽、油品等介质工况。
5、 刚性结构，启闭平稳：采用刚性闸板设计，沿阀体导向槽作垂直升降运动，启闭过程中振动小、运行平稳；阀杆经调质及表面处理，强度高、传动效率好，确保大口径阀门开关顺畅。
6、 适用范围广，维护方便：阀体主体材质为WCB碳钢或铸不锈钢，可广泛应用于石油、化工、电力、冶金等工业领域；结构长度符合国家标准，零部件通用性强，检修与更换较为方便。

Z941W电动闸阀结构图

性能规范表

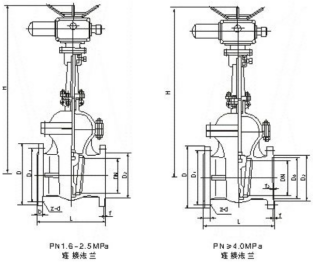

Z941W电动闸阀外形尺寸图

Z941W电动闸阀外形尺寸表
